QoS - WFQ(Weighted Fair Queue)その1

WFQ(Weighted Fair Queue)

WFQ はトラフィックフローごとに動的にキューを作成して、
フローごとに輻輳制御を行う方式
です。
プライオリティ・キューイングやカスタム・キューイングは、
手動でキューの振り分けを行っていましたが、WFQ は動的に
キューを作成し、「IP Precedence」を基に優先度を付けて
送信します。
「IP Precedence」については別途解説します。



フローとは

ここで書いているフローとはエンド - エンド間の
アプリケーション通信のことで、以下のように 4 つの
組み合わせで識別されます。

  • 送信元 IP アドレス
  • 宛先 IP アドレス
  • 送信元ポート番号
  • 宛先ポート番号



WFQ の動作

WFQ の動作は意外とややこしいので、じっくりと解説していきます。

WFQ は FQ(Fair Queue)に重み付け(Weighted)をしてパケットを
送信する動作
です。

そこで、まずは FQ の動作から解説していきましょう。

FQ はパケットにシーケンス番号を付与し、シーケンス番号の小さい
パケットから送信する動作
をします。
シーケンス番号はルータが内部的に計算して付与する番号で、
以下の式でシーケンス番号が決められています。

非activeフロー = ラウンド番号 + パケット長
activeフロー = そのフローの最大シーケンス番号 + パケット長

activeフロー非activeフローの意味は以下の通りです。

  • 非activeフロー
    キュー内部にパケットが溜まっていないフロー
  • activeフロー
    キュー内部にパケットが溜まっているフロー
  • ラウンド番号
    ラウンド番号とは、それぞれのキューに付与される番号で、
    キューにパケットが溜まっていて、かつパケットが
    出力されていない場合はラウンド番号は、「0」になります。
    仮に 500byte のパケットが送出されるとラウンド番号には
    「500」が付与されます。
    さらに続けて 400byte のパケットが送出されるとラウンド番号は
    「400」になります。
    つまり、ラウンド番号は直前に送出されたパケットのシリアル番号が
    付与されていることになるわけ。

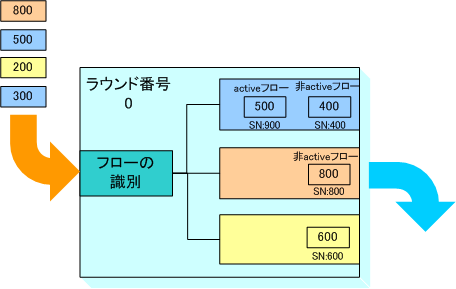

以上を踏まえて図にしてみると以下のようになります。
