DHCPで使われるメッセージ(1)


DHCP RELEASEメッセージ

クライアントPCがIPアドレスをリリース(返却)すると、
クライアントPCからDHCPサーバへReleaseメッセージ
送信されます。

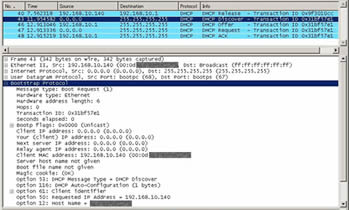

下記画面の1行目がそれです。





メッセージを受け取ったDHCPサーバは、
リリースされたIPアドレスを
現在使用していないIPアドレスと認識します。

そしてほかのクライアントからリース要求が来たときに
再利用出来るようになります。


IPアドレスのリース

クライアントPCがIPアドレスをリース(借りる)したい場合は、
クライアントとサーバ間で何度かメッセージがやり取りされます。
キャプチャ画面の2行目以降がそのメッセージです。




DHCP DISCOVERメッセージ

まず最初にクライアントPCからDHCP DISCOVERメッセージ
送信します。

この時はまだクライアントPCにはIPアドレスが
割り当てられていないため、
IPアドレスは「0.0.0.0」となっています。

宛先は「255.255.255.255」
つまりブロードキャストとなっています。

イーサネット・フレームのMACアドレスは
「FF:FF:FF:FF:FF:FF」となっています。





ここで疑問を持つ方もいるのではないでしょうか?



   なぜ、IPアドレスがないのに通信ができるのか?
    DHCPサーバからの返信がなぜ可能なのだろう?



通常のTCP/IPの通信はIPアドレスでやり取りするのは
周知の事実なのにです。

まず宛先にブロードキャストを使用する理由は分かりますよね。

最初、クライアントPCはDHCPサーバのアドレスは分かりません。

ですから、ネットワーク上のすべてのIPアドレスに
パケットを送信します。

受け取ったノードがDHCPサーバで無ければ、
そのパケットは無視され、DHCPサーバであれば
パケットを取り込み処理を行います。

じゃあ、DHCPサーバからの返信がなぜ可能なのだろう?

その辺りは次のDHCP OFFERメッセージをよく見ると
理解できます。

【DHCPで使われるメッセージ(2)はこちら】
