無線LAN(IEEE802.11)のフレームフォーマット

IEEE802.11フレームフォーマット

無線でやり取りされるデータのフレームフォーマットは
以下のようになります。

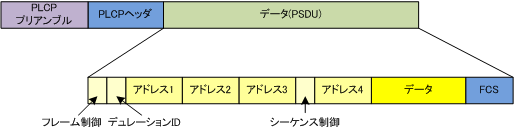

IEEE802.11フレームフォーマット



ちなみに、イーサーネットフレームはこちら。



イーサーネットフレーム



見て頂ければ分かるように、無線LANのフォーマットには、
アドレスフィードと制御情報が多いのが分かります。

無線LANの規格によって伝送速度や変調方式が違うため、
それらの情報を伝えるためにPLCPプリアンブルと
PLCPヘッダが付与されています。

さらに、データ(PSDU)内にあるアドレスフィールドは、
無線LANを使った通信ではアクセスポイントを経由する通信があるためで、
通信の形態によって各アドレスフィールドに付与される情報が変わります。



無線ノードから無線ノードへ通信



無線ノードから無線ノードへ通信



  • アドレス1
    宛先のMACアドレス
  • アドレス2
    送信元のMACアドレス
  • アドレス3
    アクセスポイントのMACアドレス
  • アドレス4
    なし



無線ノードから有線ノードへの通信



無線ノードから有線ノードへの通信



  • アドレス1
    アクセスポイントのMACアドレス
  • アドレス2
    送信元のMACアドレス
  • アドレス3
    宛先のMACアドレス
  • アドレス4
    なし



有線ノードから無線ノードへの通信



有線ノードから無線ノードへの通信



  • アドレス1
    宛先のMACアドレス
  • アドレス2
    アクセスポイントのMACアドレス
  • アドレス3
    送信元のMACアドレス
  • アドレス4
    なし



アクセスポイント間を経由する通信



アクセスポイント間を経由する通信



  • アドレス1
    受信側アクセスポイントのMACアドレス
  • アドレス2
    送信側アクセスポイントのMACアドレス
  • アドレス3
    宛先のMACアドレス
  • アドレス4
    送信元のMACアドレス



その他のフィールドの説明は以下の通りです。

  • PLCPプリアンブル
    同期をとるためのフィールド
  • PLCPヘッダ
    データの伝送速度、データ長、変調方式などの情報を付加するフィールド
  • フレーム制御
    フレームの種類や、有線LANと接続するかどうか、フラグメント情報などを付加するフィールド
  • デュレーションID
    待機時間(フレーム送信に必要な時間)などを付加するフィールド
