VLANタグ・フレームのフォーマット

ポートVLANとタグVLAN

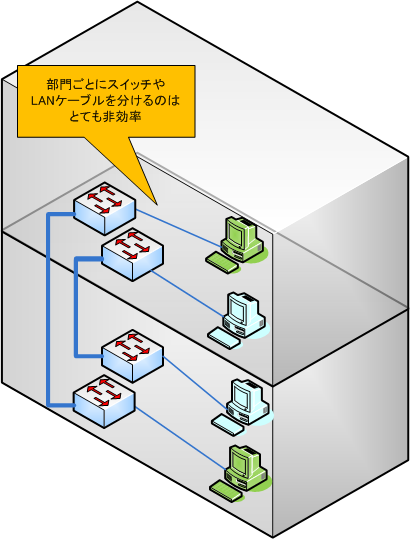

 各フロアに複数の部門が存在するような構成の場合。
 各部門ごとにスイッチを用意するなんてのは、とても非効率です。



ポートVLANとタグVLAN



 このような場合は、ポートVLANとタグVLANを利用してネットワークを構成します。



ポートVLAN

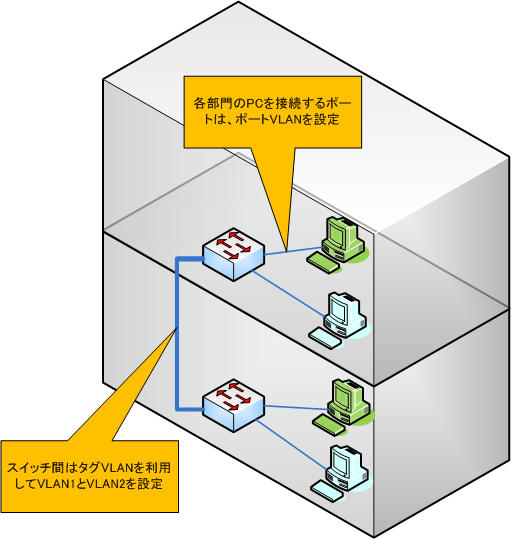

 各フロアにスイッチを設置し、2つの部門の端末をポートVLANで収容し、
 スイッチ間のポートにタグVLANを利用することでスイッチもLANケーブルも
 1セットで済み&ます。



タグ・フレームのフォーマット

 タグVLANは、フレームにVLANタグと呼ばれる情報を付与してフレームごとに
 どのVLANに属しているのかを識別出来るようにする方法です。

 フレームに付与されるタグの既述は、「IEEE802.1Q」で標準化されています。
 VLANタグのフレーム・フォーマットは以下の通りです。

 ○通常のイーサネットフレーム通常のイーサネットフレーム

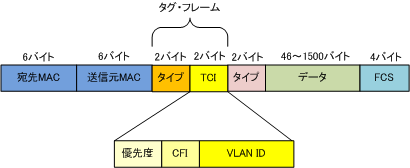

 ○タグ・フレーム付きのイーサネットフレームタグ・フレーム付きのイーサネットフレーム



 タグ・フレームは宛先MACアドレスのフィールドと、イーサネット・タイプの
 フィールドの間に挿入されます。

 タグ・フレームが追加される分、フレームの長さは当然長くなります。
 タグ無しのフレームの最大長が1518バイトなのに対して、
 タグ・フレームが追加されたフレームの最大長は1522バイトとなります。

 4バイトのタグ・フレームのうち、前半の2バイトがフレームのタイプを表すビットになり、
 「IEEE802.1Q」を表す、「8100」という値がセットされます。

 後半2バイトで、VLANタグの制御情報を識別する値(TCI:12ビット)が
 セットされます。VLAN1なら「1」が、VLAN2なら「2」がセットされます。

 12ビットで表されるということは必然的にVLAN Idの範囲が
 0~4095の範囲となるます。
 ただし、0と4095は予約されている値のため、実際に利用できる範囲は、
 1~4094
までとなります。

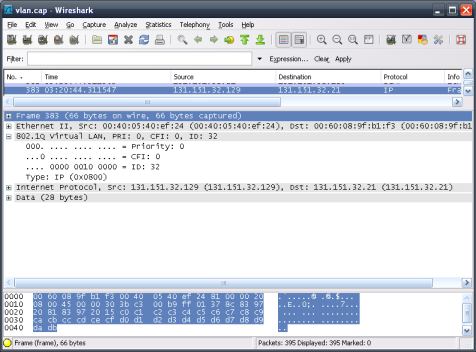

 実際にタグ・フレームが付与されているフレームをキャプチャした結果が以下です。



タグ・フレームのキャプチャした結果
