SNMP動作シーケンス

SNMP動作シーケンス

今回はSNMPを使って、対象機器から情報を取得する流れを 見ていきたいと思います。

GetRequest

GetRequest

SNMPマネージャーは情報を取得した機器に対して、 取得したいOIDを指定したGetRequestを送信します。

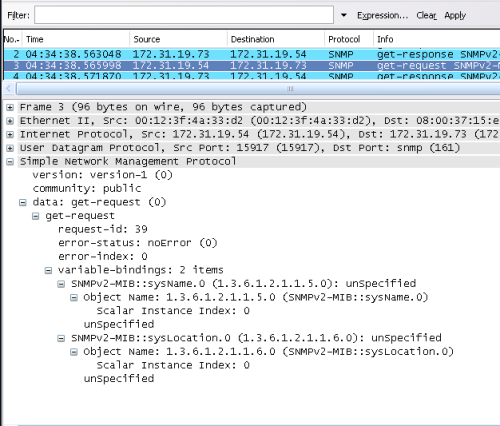

○GetRequestのパケットキャプチャ

GetRequestのパケットキャプチャ

GetRequestを受信したSNMPエージェントは、 指定されたOIDを値をGetResponseで返信します。

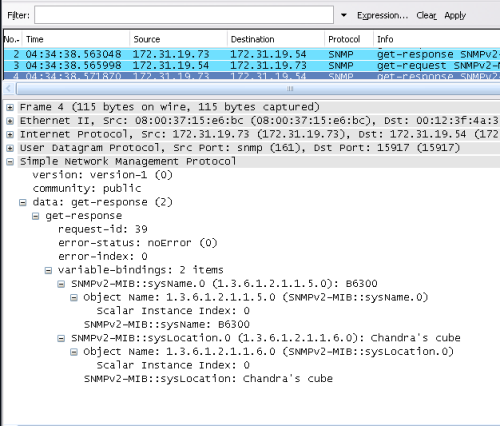

○GetResponseのパケットキャプチャ

GetResponseのパケットキャプチャ

Trap

TrapはSNMPエージェントが特定のオブジェクトの状態を 監視して、状態が変化した時にSNMPマネージャーに通知を 行います。

トラップ

SNMPエージェントは事前に指定しておいたOIDの変化を 常に監視していて、状態に変化があった時に、 その情報をTrapでSNMPマネージャーに通知します。

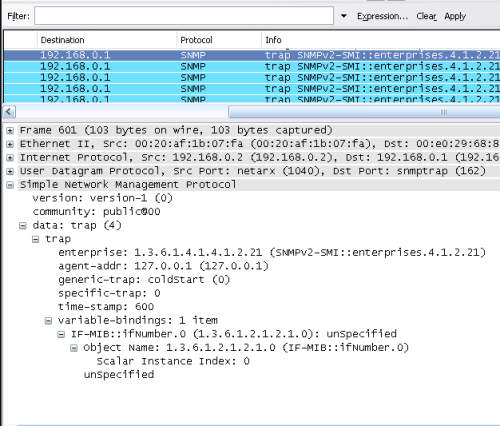

○Trapのパケットキャプチャ

Trapのパケットキャプチャ

SetRequest

SetRequestコマンドを使うと、SNMPマネージャーから SNMPエージェントに対して、MIBの内容を更新することが出来ます。

SetRequest

SNMPマネージャーは更新したいOIDと値をセットした SetRequestをSNMPエージェントに送信します。

SetRequestを受信したSNMPエージェントは、 指定されたOIDの値を更新し、その結果をGetResponseで返します。

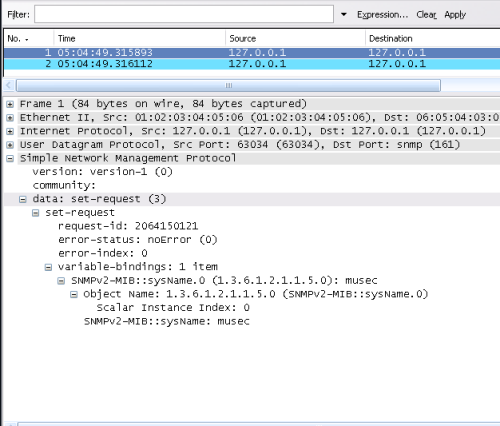

○SetRequestのパケットキャプチャ

SetRequestのパケットキャプチャ

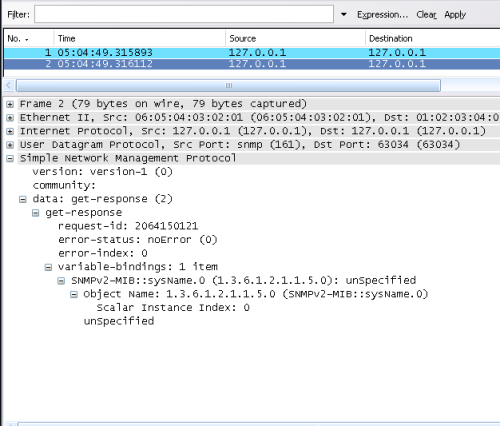

○GetResponseのパケットキャプチャ

GetResponseのパケットキャプチャ
