Pingを実行してみよう(1)



Pingを実行してみよう

今回は実際にPingを実行してみましょう。

下図はコマンドプロンプトから実際にPingを実行した結果です。



icmp

ネットワークエンジニアにはとても見慣れたPingの実行結果ですね。

上記画面では、「192.168.1.8」に対してPingを実行した時の結果です。

この時、画面には表示されていませんが、宛先に対して

 「タイプ8(エコー要求(Echo Request) )パケット」

を送信しているのです。

そして宛先ノードは

 「タイプ0(エコー応答(Echo Reply) )パケット」

を返してきているのです。

このように、単純にPingコマンドを実行して結果だけを
確認するのではなくて、Pingコマンドを実行することで、
ICMPというプロトコルをやり取りしているんだなぁなんて
意識しながら作業してみてくださいね。





Pingの実行結果

Pingの実行結果が出たところで、出力画面に表示されている情報について
簡単に見ていきましょう。

icmp

まず最初の行。

「Pinging 192.168.1.8 with 32 bytes of data:」

この行では、「192.168.1.8」というアドレスに対して
32バイトのデータを送信したことを表しています。

この32バイトのデータ長はWindowsでPingを実行したとき
のデフォルトの値です。

もちろんこのバイト長はオプション設定を変更することで、
変えることが可能です。
(オプションについてはまたの機会に解説します)

ちなみにこの「32バイト」という値を見てピンと来た方は
とってもスルドイ。

Ethernetのフレームのデータ長は、46 ~ 1500 バイトと
決められています。

データ長が 32 バイトでパケットを送ってしまうと、
規定の範囲外のデータ長であるため破棄されてしまうのです。

そのため、実際に送信されるICMPパケットは、32 バイトではなく、
データを付け足すことでデータ長を 46 バイトにして
送り出されます。

この付け足されたデータのことを、

 「パディングデータ」

と呼んでいます。

実際にどんなデータを付け足しているのかといいますと、
OSによって異なるのですが、基本的には意味のない文字列が付与されます。

Windowsの場合は、「abcdefghijk…」と連続したアルファベットが
付与されるようです。





続いて「Reply from ~」で始まる行が4行続けて表示されています。

ここで宛先からタイプ0(エコー応答(Echo Reply) )パケットが
送られてきたことを表しています。

Windowsのデフォルト設定では、Pingコマンドを実行すると宛先に対して
4 回、エコー要求(Echo Request) パケットを送信します。

そのため返してくる、エコー応答(Echo Reply) パケットも
4 回になるわけです。

このことはさらに下の行にある、「Packets sent = 4, Received = 4」
という表示からも分かりますね。

この行の「time<10ms」という部分で、Pingを実行してから
相手から応答パケットが返ってきた時間を表しています。

この場合、相手から 10ms 以内でパケットが
返ってきていることが分かります。

通常同じネットワーク内にPingを実行すれば、10ms 以内になるはずです。
同じネットワーク内ですから距離も近いわけで、
応答時間も必然的に短くなるわけですね。

例えばこれが複数のルータを経由した宛先にPingを実行した場合は、
相手から返ってくる応答パケットも遅くなります。

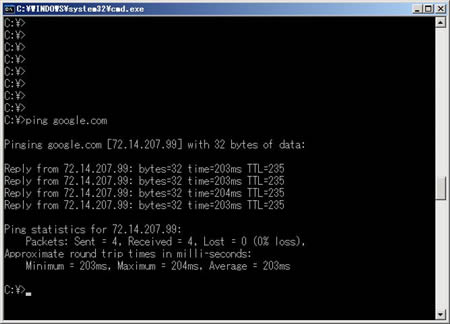

以下は「Google.com」へPingを実行したときの表示例です。

icmp

このように、ルータをいくつも経由することで、
ルータの処理の問題や距離的に離れていることで遅延が発生し、
応答時間も長くなります。

続く「TTL=128」は、返ってきた応答パケットの
TTL(Time To Live)の値を表示しています。

TTL(Time To Live)はパケットがルータを経由する度に、
1 づつ減っていきます。
そしてTTL(Time To Live)が 0 になるとそのパケットは破棄されます。

この機能によって、パケットが永久にネットワーク上に
残ってしまうことを防ぐわけです。

Windowsの場合、デフォルトで 128 が設定されます。
