EIGRP -サクセサとフィジブルサクセサ-


EIGRP:サクセサとフィジブルサクセサ

  • フィジブルディスタンス(Feasible Distance):
    送信ルータから宛先への距離。または送信ルータから近接への距離+アドバタイズ・ディスタンス
  • アドバダイズドディスタンス(Advertised Distance):
    近接ルータから宛先への距離
  • サクセサ(successor):
    送信ルータから宛先ネットワークへの最適経路(フィジブル・ディスタンスが最小)
  • フィジブルサクセサ(Feasible suuccessor):
    最適経路の次にフィジブル・ディスタンスが短い経路。サクセサのフィジブル・ディスタンスより短いアドバタイズ・ディスタンスを持つ経路でないとフィジブル・サクセサにはなれない。

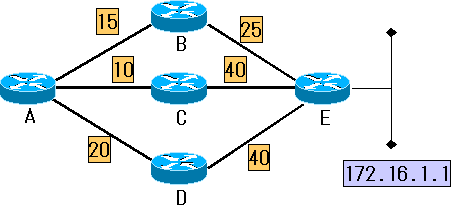

Souce Neighbor Feasible Distance Advertised Distance
172.16.1.1 B 40 25 サクセサ
C 50 40
D 45 25 フィジブル・サクセサ

この状態でRouterBがDownした場合、フィジブル・サクセサだった宛先Dの経路がサクセサに昇格する。
続いて宛先Cの経路がフィジブル・サクセサに昇格する。



EIGRP:フィジブル・サクセサが無い場合

Souce Neighbor Feasible Distance Advertised Distance
172.16.1.1 B 40 25 サクセサ
C 50 40
D 60 40

この状態でRouterBがDownした場合、RouterAは全ての隣接RouterへQueryを送り(Queryを送信するとRouterAはActiveStateとなりPaketの転送を停止する)、隣接Routerは自分がしっているサクセサをReplyPaketとして返信する。※1
全ての隣接RouterからReplyを受信したRouterAはサクセサを選出します。
上図の場合は宛先Cの経路がサクセサになる。
サクセサが選出された時点でActiveStateが解除され、Paketの転送を開始する。

※1 ここでQueryを送信した全てのRouterから返答が来るまでActiveのままになります。もし3分以内にReplyが帰ってこなかった場合は、そのneighborはDownしたと判断します。



EIGRP Packet Format

Version opcode checksum
Flags
Sequence Number
Acknowledment Number
Autonomous System Number
Type Field Length
Value Field
Type Field Length
Value Field

Version Field
EIGRPのVersionが入ります。

Opcode
Opcode Fieldの値によってHello packet、Update等の区別を付けます。
1:Update
3:Query
4:Reply
5:Hello

Checksum
IP headerを除いたEigrp Packet部分のみのchecksum

Flags

Sequence Number
Acknowledment Number

信頼性を向上させるために使用

Autonomous Number
EIGRP Packetの発生したASを識別するために使用します。AS numberの違うPacketは廃棄されます。

Type field
ここのType Fieldの値により、Internal routeであるか、External routeであるかを区別します。
0x0001 EIGRP parameters (hello / hold-time)
0x0003 Sequence (Cisco's Reliable Multicastで使用します)
0x0004 EIGRP Software version, "0"から始まり、現在は"1"となっています。
0x0005 次のMulticast Sequenceが入ります
0x0102 IP internal route
0x0103 IP external route
0x0202 AppleTalk internal routes
0x0203 AppleTalk external routes
0x0204 AppleTalk cable setup
0x0302 IPX internal routes
0x0303 IPX external routes
