ルータの動作
さてさて、前回までARPについての解説を行ってきました。
今回は「パケットが宛先に届くまでの流れ」に話を戻しましょう。
PC-AからPC-B（192.168.2.2）へのパケットは192.168.0.1へ送信することは
分かりました。
そして192.168.0.1へパケットを送るためにARPをつかってMACアドレスを取
得しました。
ここまで条件が揃ったらようやくPC-Aはルータ（RTA)へパケットを送信でき
ます。
流れは以下のようになります。
- PC-A（192.168.0.2）からPC-B（192.168.2.2）へ通信を行いたい。
- PC-Aのルーティングテーブルを参照する
- 192.168.2.0への経路が無いので、デフォルトゲートウェイへ送信する。
- デフォルトゲートウェイ（192.168.0.1)のMACアドレスを自分のARPテーブルから探す。
- ARPテーブルに無い場合は、ARPを使って取得する。
- 該当のMACアドレス(RTA)宛にパケットを送信する。
それではパケットを受け取ったルータがどのように動作するのかを見ていこ
う。
ルータがパケットをルーティングさせる動作は以下のような流れで行います。
- 受け取ったパケットから宛先のIPアドレスを取り出す。
- 宛先IPアドレスのネットワークアドレスを算出する。
- ルーティングテーブルを参照し、該当のネットワークアドレスの次の宛先IPアドレスを決める。
- その宛先IPアドレスへパケットを送り出す。
もちろん宛先IPアドレスへパケットを送信するときは、MACアドレスも必要
になりますから、ルータは自分のARPテーブルを参照して、該当のMACアドレ
ス(RTB)宛にパケットを送信するのは言うまでもありませんね。
これが基本的なルーティングの動作です。

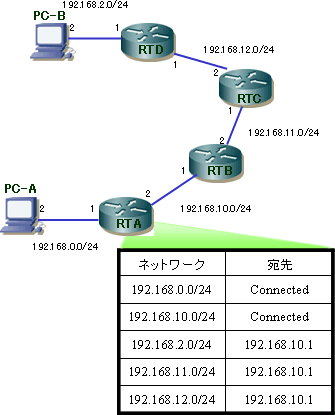

それではRTAのルーティングテーブルを見てみよう。
目的のネットワーク 192.168.2.0/24 に対するネクストホップは 192.168.10.1
となっています。
ここでもしルーティングテーブルに 192.168.2.0/24 のテーブルが無かった
場合はそのパケットは破棄されます。
