EMM (Embedded Menu Manager)

Bookmark this on Hatena Bookmark　　　
▼ ネットワークエンジニアにおすすめのサイトはこちら ▼



以前、EPCとEEMいうCisco IOSの機能をご紹介しました。

今回は、EMM (Embedded Menu Manager) という機能をご紹介しましょう。



EMMの概要

EMM (Embedded Menu Manager)を使えば、IOSの操作をメニュー形式で
コマンドの実行等を行うことが出来ます。

通常IOSというと、CLI形式でコマンドを入力するのが一般的ですが、
IOSを触ったことがない人にとっては、どうしても敷居が高く、
CLIを使いこなすことは難しいです。

例えば、

  • 毎日、ルータにTelnetして、必要なログを取得する
  • ルータにTelnetして、対向ルータにPingとTracerouteを実行する

といった作業をCLIに慣れていないエンジニアにやらせると、　
ログの取得ミスや、Pingの宛先間違えといったこともあるかもしれません。

そんなときに予め、よく使うコマンドをメニュー形式で実行出来るように
しておけば便利です。



EMMの設定例

それでは早速設定してみましょう。

下記の6つの命令を実行するようなメニューを設定してみます。

  • 10.1.1.1へPing
  • 192.168.1.1へTraceroute
  • show versionコマンド実行
  • CPUプロセスを表示
  • インタフェースのエラーカウンタを表示
  • メニューモードから抜ける　

設定例は以下の通りです。

menu TEST title ^
Example menu command^
menu TEST prompt ^
Please select a menu item:^
menu TEST text 1 Run a ping 10.1.1.1
menu TEST command 1 ping 10.1.1.1
menu TEST options 1 pause
menu TEST text 2 Run a traceroute 192.168.1.1
menu TEST command 2 traceroute 192.168.1.1
menu TEST options 2 pause
menu TEST text 3 Get show version
menu TEST command 3 show version
menu TEST options 3 pause
menu TEST text 4 Get 5sec cpu usage
menu TEST command 4 show processes cpu sorted 5sec
menu TEST options 4 pause
menu TEST text 5 Check FastEthernet IF errors
menu TEST command 5 show interfaces | inc error|Fast
menu TEST options 5 pause
menu TEST text 9 Exit
menu TEST command 9 exit
menu TEST status-line

主に使用しているコマンドは以下。

・menu [menu-name] title ^ [menu-title] ^
[menu-name]はメニューの名前を、[menu-title]は
メニューを起動したときに表示することが出来る文字
を指定します。

・menu [menu-name] prompt ^ [prompt] ^
メニューを起動したときの、プロンプトの文字を
指定します。

・menu [menu-name] text [menu-item] [menu-text]
[menu-item]は各メニューのキーを指定します。
[menu-text]は各メニューの説明文を指定します。

・menu [menu-name] command [menu-item] [command]
[command]で各メニューで実際に実行するコマンドを指定します。

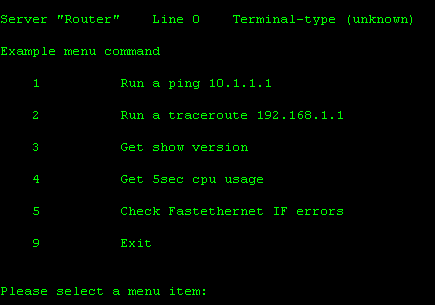

実際の実行結果を見てみましょう。



EMMの実行結果



後は、各メニューで設定した数字（1～5,9）を入力すれば、
実行結果が表示されます。



最後に

注意点として、メニューには必ずExitコマンドを入れておきましょう。　
Exitコマンドを入れておかないと、メニューから抜けることが出来なくなるのでご注意を。
